負壓氣力輸灰系統

Writer： admin Time：2019-11-30 02:20:12 Browse：℃

  系統，負壓，氣力輸灰氣力輸灰系統是一種結構簡單的粉塵輸送壓力容器，工作壓力一般低于0.6MPa。該倉式泵在底部設置一種金屬寶塔狀結構流化盤，對粘性較強流動性較差的輸送有較好的效果，適合含水量達10%的燒結機頭除塵灰的輸送。

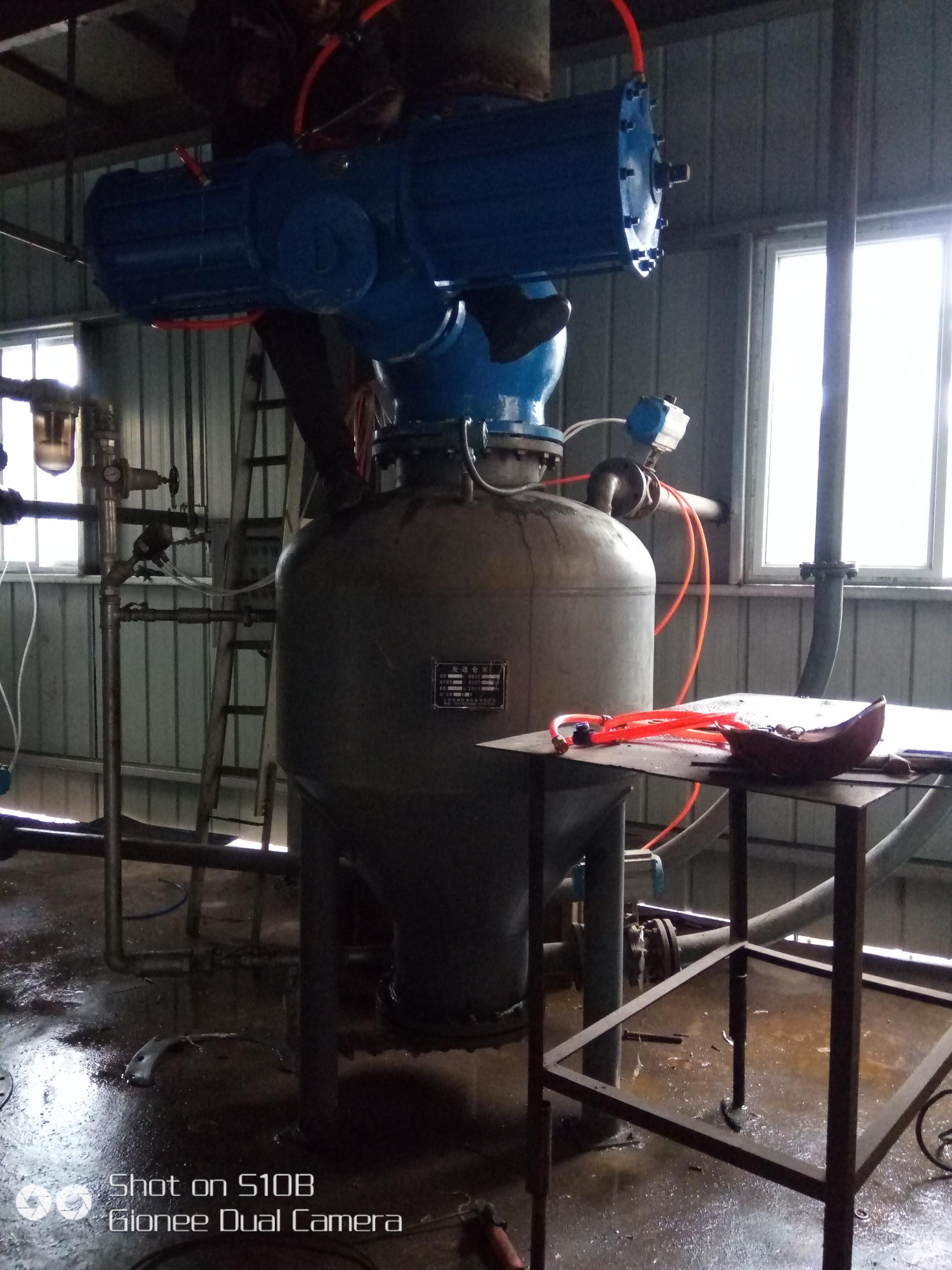

負壓氣力輸灰系統

    根據各除塵器電場除塵效率不同，選配不同規格的氣力輸灰系統倉泵。一個氣力輸灰循環過程分為四個階段：

氣力輸灰系統，負壓氣力輸灰，氣力輸灰進料階段：進料閥、平衡閥開啟，一次氣閥（控制壓縮空氣將倉式泵內除塵灰吹至流化狀態）、三次氣閥（控制灰塵輸送用氣）和出料閥關閉，倉泵上部與灰斗連接，除塵器捕集的除塵灰在重力作用下自由落入倉泵內，當倉泵內料位計發出料滿信號或系統進料設定時間到時，進料閥、平衡閥關閉，進料階段結束。

裝置與機械輸送裝置的特點比較

    加壓流化階段：進料階段完成后，系統自動打開一次氣閥，經過處理的壓縮空氣經過流量調節閥進入倉泵底部，氣力輸灰系統，負壓氣力輸灰，氣力輸灰穿過流化盤后對倉泵內物料進行流化，同時倉泵內壓力升高，當壓力高至設定值或進氣流化時間到時，系統進入輸送階段，加壓流化階段結束。

    氣力輸灰系統階段：一次氣閥繼續開啟，同時出料閥、三次氣閥打開，此時倉泵一邊繼續進氣，一邊氣灰混合物通過出料閥進入輸灰管，物料始終處于邊流化邊輸送的狀態，當倉泵內物料輸送完后，輸灰管路壓力下降，倉泵內壓力降低，當輸灰管道壓力降至設定值（壓力下限）時，輸送階段結束，進入吹掃階段。

    吹掃階段：吹掃輸灰管道，設定時間到后，吹掃結束，關閉一次氣閥、三次氣閥、出料閥，進入下次輸灰階段。氣力輸灰系統，負壓氣力輸灰，氣力輸灰
