合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> ?正十六烷與七甲基壬烷的界面張力
> pH、溫度、鹽度、碳源對(duì) 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> ABA型聚醚改性有機(jī)硅表面活性劑在不同溶劑中的泡沫性能的相關(guān)性
> 來(lái)自于液滴的表面張力的靈感，開發(fā)一種在可變的地形上移動(dòng)的輪子
> 液滴爆炸現(xiàn)象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現(xiàn)象影響參數(shù)（一）
> 激光釬涂金剛石的涂層形成與表面張力有何關(guān)系（二）
> 干濕循環(huán)試驗(yàn)：不同表面張力下土壤裂隙的發(fā)展演化機(jī)理（一）
> 乳膠環(huán)法表面張力儀選型指南
> 無(wú)機(jī)粒子對(duì)TPAE界面張力、發(fā)泡、抗收縮行為的影響（一）
> Gemini表面活性劑的結(jié)構(gòu)、表面張力測(cè)定綜合實(shí)驗(yàn)
推薦新聞Info
-
> 勝利油田常規(guī)和親油性石油磺酸鹽組成、色譜、質(zhì)譜、界面張力測(cè)定（一）
> 三元復(fù)合體系的界面擴(kuò)張黏彈性對(duì)水驅(qū)后殘余油的乳化作用——結(jié)論
> 三元復(fù)合體系的界面擴(kuò)張黏彈性對(duì)水驅(qū)后殘余油的乳化作用——實(shí)驗(yàn)材料及條件
> 新工藝提升葉黃素和玉米黃素聯(lián)產(chǎn)的塔式萃取效率
> 界面張力γ、潤(rùn)濕角θ與泥頁(yè)巖孔半徑r關(guān)系（二）
> 界面張力γ、潤(rùn)濕角θ與泥頁(yè)巖孔半徑r關(guān)系（一）
> 不同溫度壓力下CO2和混合烷烴的界面張力測(cè)定（二）
> 不同溫度壓力下CO2和混合烷烴的界面張力測(cè)定（一）
> 鹽水上下一樣咸嗎為什么？芬蘭Kibron公司表面張力儀揭曉答案
> 溫度及壓強(qiáng)對(duì)CO2-NaCl鹽水系統(tǒng)界面張力的影響（三）
影響鋁粒進(jìn)入鋼液程度排序：渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來(lái)源：《煉鋼》張 勇，劉 勇，彭集棚，程樹森 瀏覽 908 次 發(fā)布時(shí)間:2024-08-21

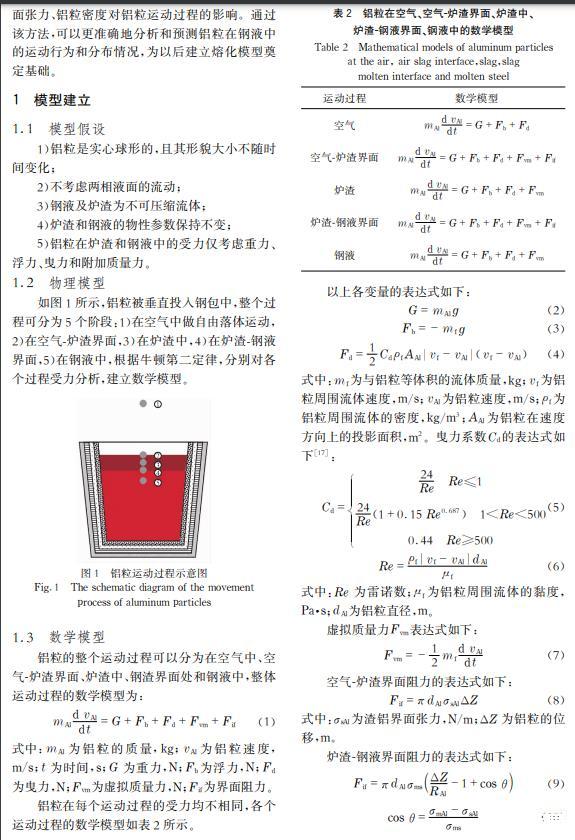

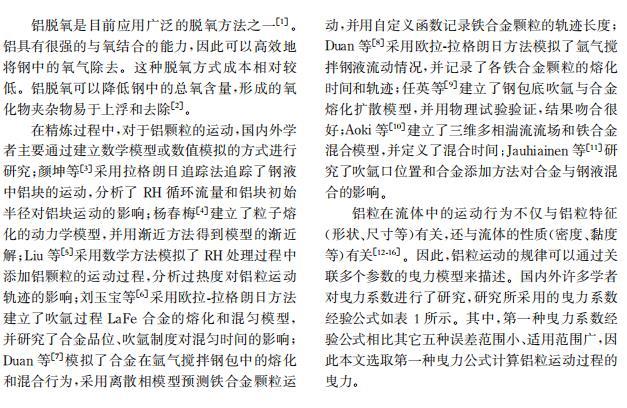

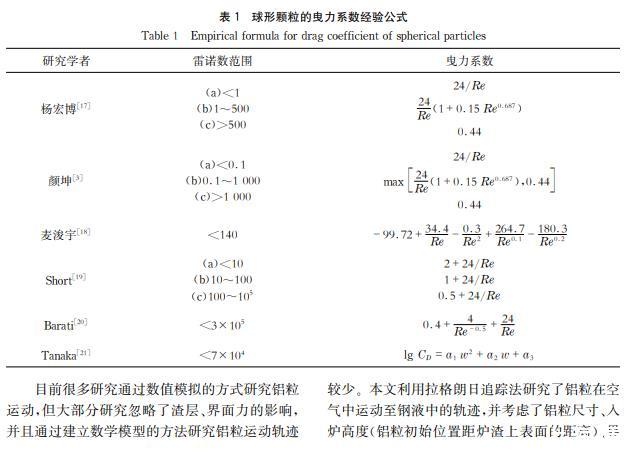

摘要： 二次精煉過(guò)程中，鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一，但純鋁的密度小于鋼液，能否穿越渣層與鋼液接觸及接觸時(shí)間對(duì)鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下，通過(guò)對(duì)鋁粒運(yùn)動(dòng)過(guò)程受力分析，建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動(dòng)數(shù)學(xué)模型，明晰鋁粒尺寸及入爐高度對(duì)鋁粒運(yùn)動(dòng)軌跡的影響。

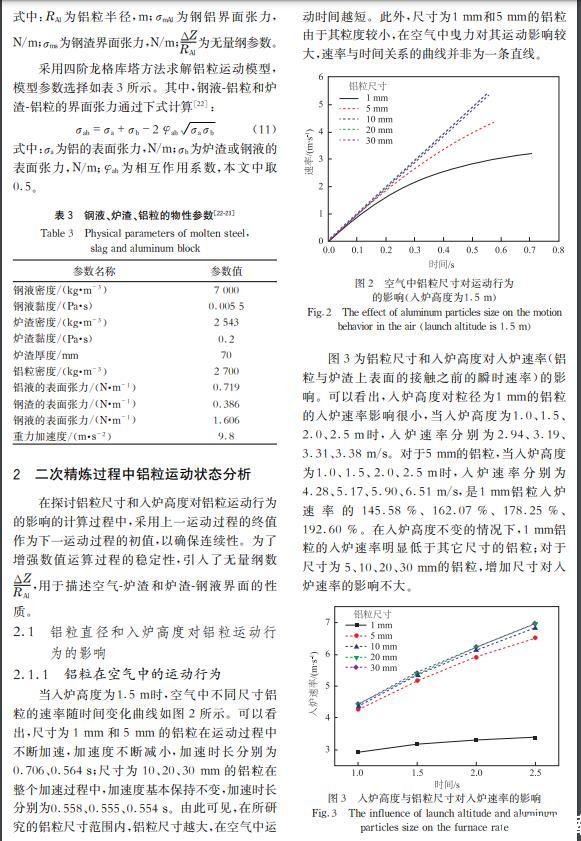

結(jié)果表明：在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下，1 mm和5 mm的鋁粒在渣鋼界面處波動(dòng)；入爐高度為1 m時(shí)，粒徑為10 mm的鋁粒停留在渣鋼界面處，但在入爐高度為1.5 m及以上時(shí)可以進(jìn)入鋼液；20 mm及以上尺寸的鋁?？梢赃M(jìn)入鋼液。在入爐高度為1 m時(shí)、30 mm尺寸的鋁粒在鋼液中的停留時(shí)間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %；在鋁粒尺寸為20 mm時(shí)、入爐高度為1.5 m時(shí)的鋁粒在鋼液中的停留時(shí)間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

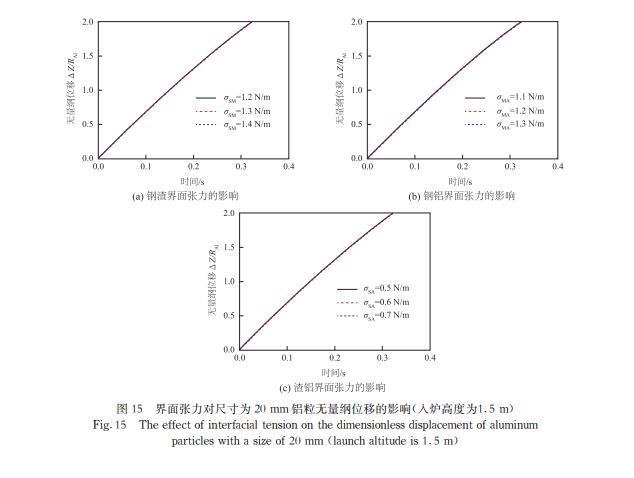

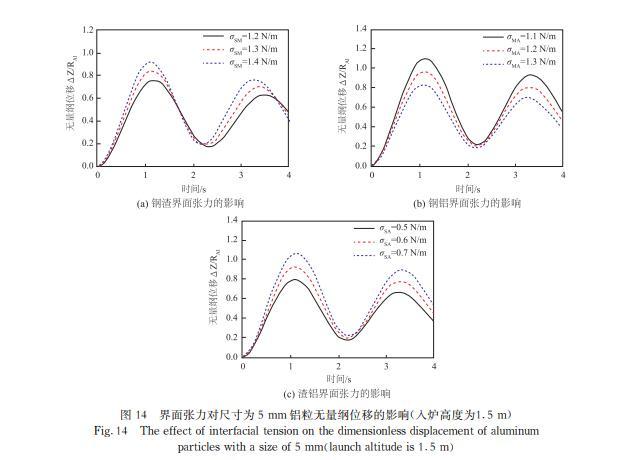

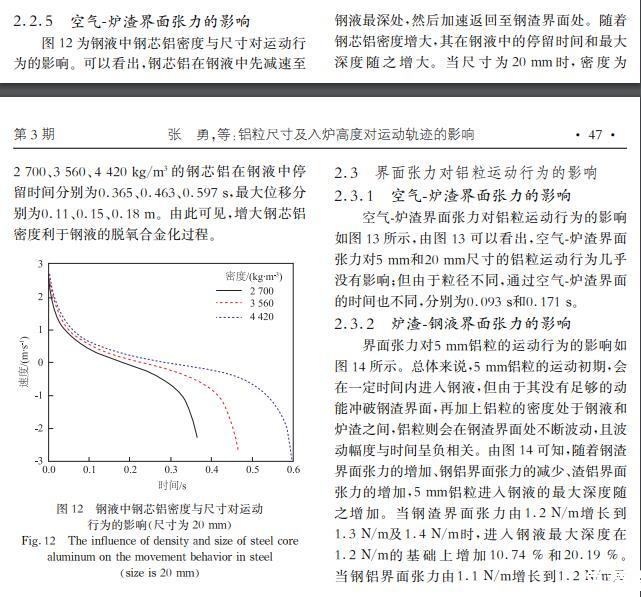

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液，而鋁粒的尺寸大于20 mm，界面張力對(duì)鋁塊運(yùn)動(dòng)幾乎沒有影響；增大密度會(huì)使鋼芯鋁在鋼液中停留更長(zhǎng)時(shí)間，有利于鋼液脫氧。
